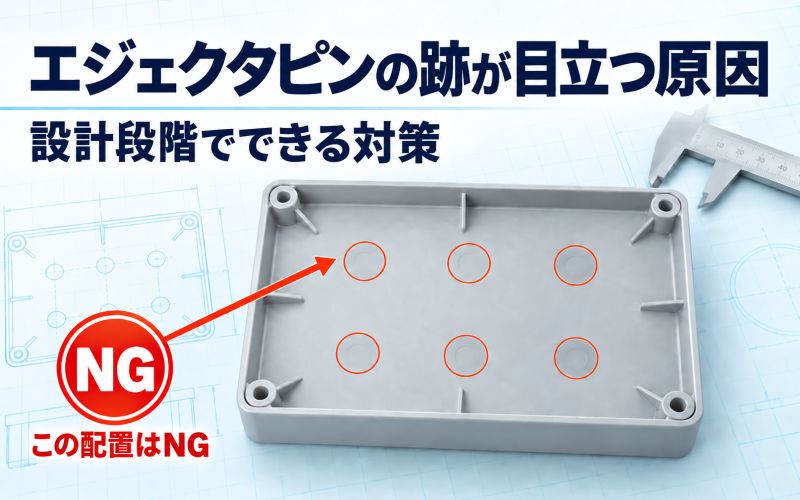

エジェクタピンの跡が目立つ原因と、設計段階でできる対策

射出成形品を金型から取り出すために欠かせないのが、エジェクタピンです。

ところが、無事に製品を取り出してくれる頼もしい存在である一方、条件が悪いと製品表面に丸い跡や白化、へこみ、場合によっては突き出しによる変形まで残してしまいます。

「製品を取り出しただけなのに、なぜ丸い跡が残っているのか」

残念ながら、エジェクタピンは仕事をした記念にスタンプを押しているわけではありません。ピン跡が目立つときは、製品が金型から抜けにくい、突出し荷重が一部に集中している、あるいはピン周辺の構造に無理がある可能性があります。

この記事では、エジェクタピンの跡が目立つ主な原因と、金型の設計段階でできる対策を、金型屋の現場目線で分かりやすく解説します。

エジェクタピンの跡とは？

エジェクタピンの跡とは、金型から成形品を押し出す際に、ピンの先端形状や突出し荷重が製品側へ転写されてできる跡のことです。

よく見られる症状には、次のようなものがあります。

• ピンの形に沿った丸い輪郭が見える
• ピン部分だけ光沢やシボの見え方が違う
• ピンの位置が白くなる
• ピン周辺が盛り上がる、またはへこむ
• 突出し時に製品が変形する
• ピンの先端が製品面より出て、円形の凸跡になる
• ピンが引っ込み、円形のへこみになる

外観面では、ほんのわずかな段差や光沢差でも照明の当たり方によって目立ちます。寸法上は問題がなくても、化粧品容器や自動車内装部品、家電製品などでは外観不良と判断されることがあるのです。

エジェクタピンの跡が目立つ7つの原因

1．製品がコアに強く抱きついている

成形品は冷却されると収縮し、コア側へ締めつくように抱きつきます。抜き勾配が小さい、製品が深い、リブやボスが多い、金型表面が粗いといった条件が重なると、離型抵抗はさらに大きくなります。

その状態でエジェクタピンを突出すと、強い力がピン先端の小さな面積に集中します。結果として、ピン跡、白化、へこみ、変形などが発生します。

つまり、ピン跡が出たからといって、必ずしもピンだけが悪いとは限りません。実際には「製品が金型から離れたくありません」と、コアへ全力でしがみついていることも多いのです。

2．エジェクタピンの本数が少ない

ピンの本数が少ないと、1本あたりが受け持つ突出し荷重が大きくなります。

特に大きな製品や深い箱形状、リブの多い製品では、少ないピンで無理に押し出すと荷重が局所的に集中します。ピン径を太くしても、配置が偏っていれば製品が傾いたり、たわんだりするため、単純に「太いピンを数本入れれば大丈夫」とは限りません。

エジェクタピンは、少数精鋭が必ずしも正解ではありません。金型の世界では、ワンオペよりチーム戦のほうが安定する場面が多くあります。

3．ピン径が細すぎる

同じ突出し力でも、細いピンほど製品に接触する面積が小さくなり、単位面積あたりの圧力が高くなります。

肉厚の薄い部分へ細いピンを配置すると、ピンの形がくっきり残ったり、製品を押し上げて変形させたりする原因になります。また、細いピンは曲がりや折損、かじりにも注意が必要です。

ただし、ピン径は太ければ太いほどよいわけでもありません。配置できるスペース、冷却水穴、入れ子、ボス形状、外観条件などを考慮し、製品形状に合った径を選ぶ必要があります。

4．ピンの配置バランスが悪い

ピンが製品の片側へ偏っていると、突出し時に製品が傾きます。離型の遅れる部分に荷重が集中し、ピン跡や白化だけでなく、変形や割れにつながることもあります。

特に注意したいのは、次のような部分です。

• 深いリブやボスの周辺
• コアへの抱きつきが強い部分
• 製品の端部や細い形状
• 肉厚が急に変化する部分
• スライドや傾斜コアの近く

製品全体をできるだけ均等に押し出せるよう、離型抵抗の大きい場所を予測して配置することが重要です。

5．ピンを受ける部分の肉厚や剛性が不足している

エジェクタピンの先端が当たる場所の肉厚が薄いと、突出し荷重に耐えられず、その部分だけが変形しやすくなります。

平らな薄肉部の中央へピンを配置するよりも、リブの交点、ボスの底面、肉厚が比較的安定した部分など、力を受けやすい位置へ配置したほうが跡を抑えやすくなります。

ただし、ボスの真下へ太いピンを配置すると、肉厚の増加によって今度はヒケが問題になる場合があります。ピン跡を消したらヒケが登場する――不良同士で順番待ちをしているわけではありませんが、対策には全体のバランスが必要です。

6．成形品が十分に冷えていない

成形品がまだ軟らかい状態で突出すと、エジェクタピンの力によって製品面が変形し、跡が残りやすくなります。

とくに肉厚部、ボス周辺、金型温度の高い部分、冷却水が届きにくい部分では、表面が固まっているように見えても内部が十分に冷えていないことがあります。

冷却時間を延ばすことで改善する場合もありますが、成形サイクルが長くなるため、恒久対策としては冷却回路の配置や熱のこもりやすい形状まで検討したいところです。

7．ピン先端の段差や仕上げ状態に問題がある

エジェクタピンの先端が製品面に対して出ている、または引っ込んでいると、その段差がそのまま製品へ転写されます。

曲面や傾斜面に配置したピンでは、先端を製品形状に合わせて加工し、回り止めを設ける必要があります。回り止めが不十分だと、組み付け時やメンテナンス後にピンが回転し、製品面との形状が合わなくなることがあります。

また、ピン先端の磨き状態や加工目が周囲と異なるだけでも、光沢差として目立つ場合があります。

設計段階でできる対策

エジェクタピン跡は、成形条件を調整して軽減できる場合もあります。しかし、ピン径や配置、製品の抜き勾配に原因がある場合、成形現場だけで完全に解決するのは困難です。

金型が完成してから「もう少しこちらにピンが欲しい」と思っても、その場所には冷却水穴が通っていたり、入れ子やボルトがあったりします。エジェクタピンは、空いている場所へ後から適当に生やせるものではありません。

だからこそ、設計段階で次の対策を盛り込むことが重要です。

抜き勾配を十分に確保する

離型抵抗を減らすうえで、抜き勾配は非常に重要です。深い形状、シボ面、細いリブ、ボス内径などは、とくに大きな離型抵抗が発生しやすくなります。

必要な抜き勾配は、樹脂の種類、製品の深さ、表面仕上げ、シボの粗さによって変わります。意匠や製品機能だけで一律に決めず、金型構造と離型性を考慮して設定します。

離型抵抗の大きい場所へ重点的に配置する

ピンは単純に等間隔へ並べるのではなく、製品がコアへ抱きつく場所を予測して配置します。

深いボス、リブの集中部、箱形状の角部などは、突出し荷重が大きくなりやすい部分です。その近くへ適切な径のピンを配置し、製品全体がほぼ同時に離型するようにします。

できるだけ広い面積で押す

細いピン1本へ荷重を集中させるより、複数のピンへ分散したほうがピン跡を抑えやすくなります。

製品形状によっては、エジェクタピンだけでなく、次のような突出し方法も検討します。

• エジェクタスリーブ
• ストリッパープレート
• ストリッパーリング
• ブレードエジェクタ
• エア突出し、エア補助

たとえば円筒ボスの周囲を均等に押したい場合は、ピン1本よりもエジェクタスリーブが有効なことがあります。大型容器の外周を均等に離型したい場合は、ストリッパー方式が適することもあります。

外観面を避けて配置する

可能であれば、エジェクタピンは製品の裏面や組み付け後に見えない場所へ配置します。

ただし、「見えない場所ならどこでもよい」と考えて、細いリブの先端や強度のない場所へ無理に配置すると、別の不良を招きます。外観条件と突出し性能の両方を成立させる必要があります。

外観面にピンを配置せざるを得ない場合は、設計初期の段階で許容できるピン跡の位置、直径、段差、光沢差などを関係者間で決めておくと、完成後の認識違いを防げます。

ピン先端を製品形状へ正確に合わせる

曲面や傾斜面にピンを配置する場合は、ピン先端を製品面に合わせて加工します。また、ピンが回転すると形状がずれるため、Dカットなどの回り止めを設けます。

加工時だけでなく、分解清掃やピン交換後にも正しい向きで戻せる構造にしておくことが大切です。

ピン周辺の肉厚と剛性を確保する

突出し力を受ける部分には、必要な肉厚と剛性を持たせます。リブやボスを利用して荷重を受ける方法もありますが、局部的な肉厚増加はヒケの原因になるため、製品設計側との調整が必要です。

ピン径、製品肉厚、リブ形状、成形収縮、外観条件をまとめて検討することが重要です。

冷却回路とエジェクタ配置を同時に検討する

冷却回路を優先しすぎるとピンを置けず、ピンを優先しすぎると冷却水穴を通せない――金型設計ではよくある悩みです。

しかし、冷却不足で製品が軟らかければピン跡が出やすくなるため、両者は別々の問題ではありません。製品温度をできるだけ均一にしつつ、必要な場所へ十分な突出し機構を配置できるよう、設計初期から同時に検討します。

エジェクタプレートの動作と突出し量を確認する

製品を離型できるだけの突出し量を確保するとともに、突出し途中で製品が傾かないか、スライドや入れ子と干渉しないかも確認します。

大型金型や突出し荷重の大きい金型では、エジェクタプレートのたわみや作動バランスも無視できません。ピン配置が適切でも、プレート側が傾けば均等に押し出せなくなる可能性があります。

金型完成後にピン跡が出た場合の確認ポイント

実際の成形でピン跡が目立った場合は、いきなりピンを追加する前に、次の順番で原因を切り分けます。

1. 成形品が十分に冷却されているか
2. 突出し速度が速すぎないか
3. 抜き勾配や金型表面に離型抵抗を増やす要因がないか
4. ピン先端に出っ張り、引っ込み、摩耗、かじりがないか
5. ピン配置が偏り、製品が傾いていないか
6. エジェクタプレートが滑らかに平行作動しているか
7. 成形品が固定側へ取られかけていないか

冷却時間や突出し速度の調整で改善するなら、成形条件の影響が大きいと考えられます。一方、特定のピンだけが常に強く転写される場合は、局部的な離型抵抗、ピン先端の段差、配置バランスなど、金型側の確認が必要です。

対策としては、ピン径の変更、ピンの追加、先端形状の修正、磨き、抜き勾配の変更、エア回路の追加などが考えられます。ただし、金型内部には冷却水穴やボルト、入れ子があるため、追加工が可能かどうかは事前確認が欠かせません。

設計時のチェックリスト

金型設計時には、少なくとも次の項目を確認しておくと安心です。

• 製品の抜き勾配は十分か
• シボや深い形状による離型抵抗を考慮したか
• ピンの本数と径は突出し荷重に対して十分か
• 離型抵抗の大きい部分へピンを配置できているか
• 製品全体を均等に押せる配置になっているか
• ピンが薄肉部や外観重要面に集中していないか
• 曲面用ピンに回り止めがあるか
• 冷却水穴、入れ子、ボルトと干渉していないか
• 必要な突出し量を確保できているか
• ピン以外の突出し方式を検討したか
• 許容できるピン跡の位置や大きさを事前に共有したか

まとめ｜ピン跡は「突出し」だけでなく「離型全体」で考える

エジェクタピンの跡が目立つ主な原因は、ピン径や本数の不足、配置の偏り、製品の剛性不足、冷却不足、先端の段差などです。しかし、その根本には抜き勾配不足やコアへの強い抱きつきなど、離型抵抗の大きさが関係していることも少なくありません。

ピン跡を防ぐには、単にピンを太くしたり増やしたりするだけでなく、次の点を総合的に検討する必要があります。

• 製品が無理なく金型から離れる形状にする
• 突出し荷重を複数の場所へ分散する
• 荷重を受けられる位置へピンを配置する
• 製品を十分かつ均一に冷却する
• 外観条件を設計初期に共有する

エジェクタピンは、金型設計の最後に空いている場所へ配置する部品ではありません。製品を安定して取り出せるか、外観を守れるか、ピンや製品が破損しないかを左右する重要な機構です。

完成後の修正には構造上の制約が多いため、製品設計と金型設計の段階で、抜き勾配、肉厚、冷却、外観、突出し方法を一緒に検討することが、ピン跡を防ぐ最も確実な対策です。
