ゲート跡を目立たなくしたい！位置と形状を決めるときに考えていること

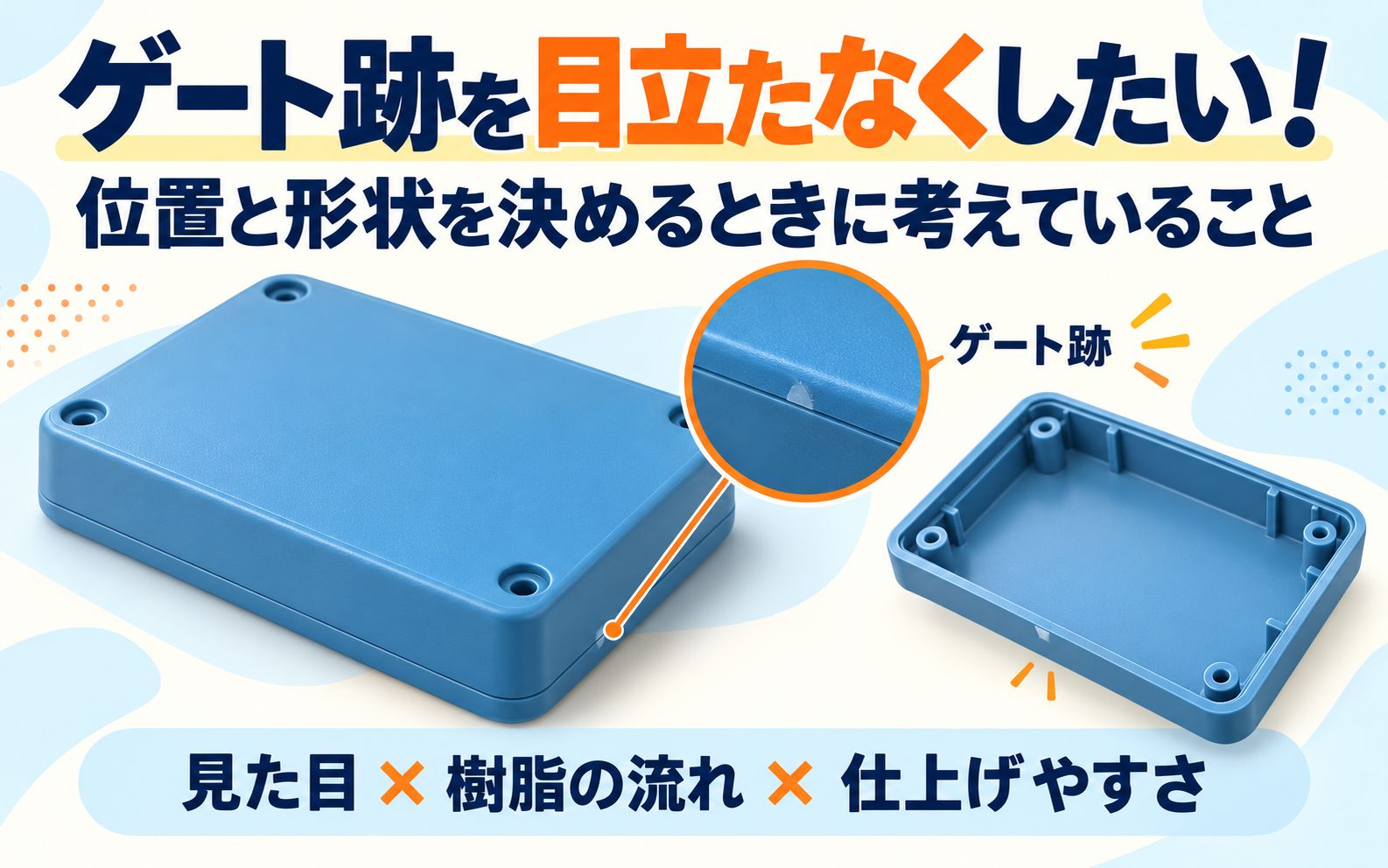

プラスチック製品を手に取ったとき、端のほうに小さな切り跡があったり、裏側にポツンと点のような跡が残っていたりすることがあります。

その正体のひとつが「ゲート跡」です。金型の中へ樹脂を流し込む入口だった場所に、成形後も痕跡が残るわけですね。

製品の正面にあれば気になりますし、手で触る場所なら、見た目以上に引っかかりが問題になることもあります。

私たち金型メーカーとしても、できるだけ目立たない場所に収めたいところです。ただ、「見えない場所に、小さくつければ解決」とはいかないのが、この入口の難しいところ。

今回は、ゲートの位置や形状を決めるときに、どんなことを考えているのかをお話しします。

ゲート跡は、小さければ気にならないとは限らない

ゲート跡というと、切断した部分の出っ張りを思い浮かべる方が多いかもしれません。

ただ、実際の見え方には、切り口の大きさだけでなく、わずかな凹みや、切断時の白化なども関係します。黒い製品に白い点が残れば、小さくても意外と目につきますよね。

また、入口の周辺に流れ模様や光沢の違いが出ることもあります。これは切り口そのものとは別の現象なので、ゲートをきれいに切り取るだけでは解消しない場合があります。

つまり、確認したいのは「跡が何ミリあるか」だけではありません。

どの面に、どのような状態で残り、使うときにどう見えるか。 そこまで含めて考える必要があります。

最初に知りたいのは、製品の「見える面」と「使う面」

位置を検討するとき、まず確認したいのは、完成品になったときの見え方です。

正面から見える意匠面なのか、組み立てると隠れる裏側なのか。それによって、ゲートを置ける場所は変わります。

ただし、「裏だから大丈夫」とも言い切れません。相手部品との合わせ面だったり、シールする面だったりすれば、小さな切り残しでも機能に影響する可能性があります。

人が指をかける場所なら、触ったときの感触も大切です。

例えば、外からは見えない位置にゲートを隠せても、組み立てるたびに相手部品へ引っかかってしまったら、それは困ります。

図面や3Dデータだけでは、実際の使われ方まで読み取れないこともあります。「ここは見える」「ここは触る」「ここは部品が当たる」という情報があると、位置の検討がずっと進めやすくなります。

跡を隠した結果、別の不良が目立つこともある

見た目の都合でゲート位置を決めたい一方、樹脂には製品全体へ無理なく流れてもらう必要があります。

端の目立たない場所へ移した結果、反対側までの流動距離が長くなったり、途中の薄い部分で流れにくくなったりすることがあります。

また、樹脂が穴などを回り込んで合流する位置が変われば、ウェルドラインの出る場所も変わります。

ゲート跡は裏側に隠せたけれど、今度は正面にウェルドラインが出てしまった。これでは、外観全体として良くなったとは言えません。

ゲートの位置や数は、充填だけでなく、保圧の伝わり方や収縮、反りにも関係します。特にガラス繊維入りの材料では、流れに伴う繊維の向きも気にしたいところです。

入口だけを見て決められない。小さなゲートですが、担当している仕事はなかなか多いのです。

ゲートを小さくしすぎると、成形が苦しくなる

「跡が気になるので、もっと小さくできませんか？」

考え方としては自然ですし、小さくすることで改善できる場合もあります。ただし、小さくすればするほど良いわけではありません。

ゲートを絞りすぎると、樹脂が通るときの抵抗が大きくなります。また、早く固まってしまい、冷えて縮む分を補うための保圧が十分に伝わらなくなることもあります。その結果、ヒケなど別の問題につながる可能性があります。

反対に、大きくすれば流しやすくなる面はあるものの、切断する部分が大きくなり、跡や仕上げの負担が気になるようになります。

そのため、材料の種類、製品の肉厚や大きさ、流す距離などを見ながら寸法を検討します。

小さな跡と、安定して成形できる入口。その両方を満たせるところを探すのが、ゲート設計です。

ゲートの種類によって、残り方も変わる

ゲートにはいくつか種類があり、形状や切り離し方によって、跡の残り方も変わります。

サイドゲートは、製品の側面や端部などから樹脂を入れる方式です。幅や厚さを調整しやすい一方、切断後の仕上がりを考えておく必要があります。端に置けるからといって、そのまま目立たなくなるわけではありません。

ピンポイントゲートは、小さな点状の入口を設ける方式で、一般的な3プレート構造では型開きの動作で製品とランナーを切り離します。跡を小さくしやすい反面、材料やゲート周辺の形状によっては、白化やむしれなどにも注意が必要です。

トンネルゲートは、金型内に斜めの通路を設け、型開きや突き出しの動作を利用してゲートを切り離す方式です。切断作業の削減につながりますが、材料の硬さや粘り、ゲートの角度、ランナーを抜く方向などによって、安定して切り離せる条件は変わります。

自動で切れることと、跡がきれいに残ることは、別々に確認しなければなりません。

また、ホットランナーのバルブゲートも、外観品質を考える際の選択肢になります。ただし、採用すれば跡が完全になくなるわけではなく、製品や生産量に対して、設備・金型の費用やメンテナンスも含めた検討が必要です。

「一番跡が小さい方式」を選べば終わりではなく、その製品を無理なく作り続けられるかが大切です。

製品側のちょっとした形状で、目立ちにくくできる場合も

ゲート跡を目立たなくする工夫は、金型側だけにあるわけではありません。

例えば、ゲートを設ける部分に浅い凹みを用意し、切り残しが周囲の面から飛び出しにくいようにする方法があります。組み立て後に隠れる端部へ逃がせるよう、製品形状を少し調整することも考えられます。

ただ、凹ませれば必ず解決するわけでもありません。その部分の肉厚や強度、樹脂の入り方、切断工具の入りやすさまで確認が必要です。

意匠面に新しく凹みをつけたことで、かえってそこが目立ってしまうこともあるでしょう。

それでも、製品設計の段階で相談できれば、選択肢は広がります。金型が完成してからゲート位置を変える場合は、入口だけでなくランナーや周辺構造まで改造が必要になることがあり、簡単には動かせません。

小さな跡の相談でも、早めに話していただけると助かります。

「あとで切ればよい」の、その先まで考える

手作業でゲートを切る場合には、工具を当てやすいか、製品を安定して持てるか、切りすぎて本体を傷つけないかも考えたいところです。

奥まった場所へ隠しすぎると、ニッパーが入りにくくなり、かえって仕上がりがばらつくかもしれません。

また、切り跡を磨けばきれいになるとは限りません。シボ面や光沢のある面では、磨いた部分だけ質感が変わり、余計に目立つ場合もあります。

一個だけ丁寧に仕上げられることと、量産で同じ品質を保てることには差があります。

ゲート位置を考える段階で、成形後の作業まで見ておく。ここも、製品の見た目とコストの両方に関わる部分です。

「目立たない」の基準を、最初にそろえておきたい

ゲート跡の難しいところは、「気にならない」の基準が人によって違うことです。

出っ張りがなければよいのか、白化も避けたいのか。正面から見えなければよいのか、手で触っても分からない状態が必要なのか。

このあたりを曖昧にしたまま進めると、試作後に「思っていた仕上がりと違う」という話になりやすくなります。

見える面・見せたくない面に加えて、切り残しの許容範囲や、参考になる製品サンプルがあれば、最初に共有していただけると検討しやすくなります。

ゲート跡を完全に消すのが難しい場合でも、置く場所や形状、切り離し方を工夫することで、気になりにくくできる余地はあります。

私たちが目指したいのは、見た目に配慮しながら、成形も後処理も安定する位置と形です。

普段は注目されない入口ですが、完成品になってから悪目立ちしないように。金型を作る側では、そんなことまで考えながら、この小さな場所を決めています。
