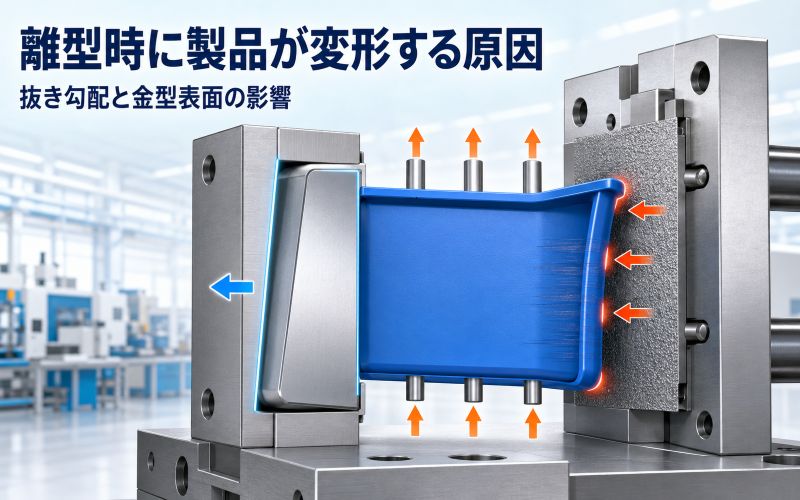

離型時に製品が変形する原因｜抜き勾配と金型表面の影響

射出成形では、充填も保圧も冷却も問題なかったはずなのに、金型から取り出した瞬間に製品が変形することがあります。

• 箱形状の口元が外側へ広がる
• 円筒形状が楕円になる
• 薄い壁やリブが曲がる
• エジェクタピンの周辺だけ白化・へこみが出る
• 金型内では形になっているのに、取り出すとねじれる

こうした不具合を見ると、「冷却時間を延ばせば直るのでは？」と考えたくなります。もちろん冷却不足も大きな原因の一つです。しかし、離型時の変形は、抜き勾配不足や金型表面の状態、収縮によるコアへの抱き付き、エジェクタの配置など、複数の要因が重なって起きることが少なくありません。

つまり、製品は金型から素直に出てきているように見えて、実はかなり踏ん張っていることがあるのです。プラスチック製品に足はありませんが、金型にしがみつく力はなかなか侮れません。

この記事では、射出成形品が離型時に変形する原因を、抜き勾配と金型表面の影響を中心に、金型屋の現場目線で解説します。

離型時の製品は、まだ完全には安定していない

射出成形品は、金型が開く時点ですでに固まってはいます。ただし、常温まで十分に冷えて、寸法や剛性が完全に安定しているわけではありません。

一般的な離型の流れは、次のようになります。

1. 樹脂を金型内へ充填する
2. 保圧をかけて収縮分を補う
3. 金型内で一定時間冷却する
4. 金型を開く
5. 製品を可動側に残す
6. エジェクタピンやストリッパープレートで製品を押し出す

この5～6の段階で、製品には引っ張り、圧縮、曲げ、摩擦などの力が一気に加わります。しかも製品温度が高ければ、樹脂の剛性はまだ十分ではありません。

そのため、離型抵抗が製品の強度を上回ると、製品は「抜ける」より先に「曲がる」「伸びる」「へこむ」という反応をします。金型内では正常だった製品が、離型した途端に変形するのはこのためです。

離型時に見られる代表的な変形

離型不良による変形は、形状によって現れ方が異なります。

製品の症状	疑われる主な原因
箱形状の口元が外側へ広がる	コアへの強い抱き付き、抜き勾配不足、冷却不足
円筒形状が楕円になる	周方向の離型抵抗のばらつき、エジェクタ荷重の偏り
壁やリブが引き伸ばされる	深い形状、抜き勾配不足、金型表面の引っ掛かり
エジェクタピン部が白化・へこむ	ピン面積不足、離型抵抗過大、突出しの偏り
製品の片側だけ曲がる	片側の抱き付き、磨きの差、エジェクタ配置の偏り
表面に縦方向の擦り傷が出る	抜き勾配不足、シボや加工目、金型表面の傷
固定側に製品が残る	固定側と可動側の離型バランス不良

変形そのものだけを見るのではなく、「どこを支点に、どの方向へ力が加わったのか」を考えることが、原因を見つける近道です。

原因1：抜き勾配が不足している

抜き勾配は、製品を金型から逃がすための角度

抜き勾配とは、金型の開閉方向に対して製品の縦壁に設ける、わずかな傾斜のことです。

たとえば、まっすぐな筒よりも紙コップのように少し広がった形状のほうが、重ねた状態から抜きやすくなります。射出成形金型でも考え方は同じです。

抜き勾配が十分にあれば、製品は少し動いた時点で金型表面から離れ始めます。一方、勾配がほとんどない場合は、製品がかなり移動しても縦壁全体が金型に接触したままです。

その結果、離型時の摩擦が大きくなり、次のような問題が起こります。

• エジェクタピン周辺の白化やへこみ
• 製品側面の擦り傷
• 薄肉部の伸びや変形
• リブやボスの割れ
• 成形品が金型から落ちない

抜き勾配は、図面上ではほんのわずかな角度に見えます。しかし離型時には、このわずかな差が大仕事をします。地味ですが、金型業界の「縁の下の力持ち」です。

深い形状ほど、抜き勾配の影響は大きい

同じ1度の抜き勾配でも、深さ10mmの形状と100mmの形状では離型の難しさが違います。

深い箱形状、長いリブ、高いボスなどは、金型と接触する距離が長くなります。そのため、わずかな勾配不足や加工目でも、全体では大きな離型抵抗になります。

抜き勾配は一般に1～2度程度が一つの出発点とされますが、必要な角度は材質、深さ、肉厚、収縮率、表面仕上げによって変わります。0.5度でも成立する形状がある一方、深い形状や粗いシボでは数度以上必要になる場合もあります。設計段階では「角度だけ」で判断せず、抜き深さとの組み合わせで考えることが重要です。Protolabsの設計ガイドでも、一般的な目安を示しつつ、材質や深さ、収縮、表面仕上げなどで必要角度が変わると説明されています。

製品寸法を優先しすぎると、離型が苦しくなる

製品設計では、「この面は垂直でなければならない」「入口と奥の寸法を同じにしたい」という要望が出ることがあります。

しかし、抜き勾配ゼロの深い縦壁は、金型にとってかなり厳しい条件です。見た目にはアンダーカットがなくても、実際の離型では樹脂の収縮や金型表面の微細な凹凸が抵抗になります。

どうしても勾配を付けられない場合は、スライド構造や傾斜コア、分割入れ子などを検討することになります。ただし、金型構造は複雑になり、費用やメンテナンス箇所も増えます。

製品側で0.5度でも1度でも許容できれば、金型側の苦労が大きく減ることがあります。「たった1度」が、金型にとってはかなりありがたい1度なのです。

原因2：金型表面が製品をつかんでいる

表面が粗いほど摩擦は大きくなりやすい

金型の成形面に加工目、放電目、磨き傷、錆、打痕などが残っていると、樹脂表面が微細な凹凸に引っ掛かります。

特に注意したいのが、離型方向に対して横向きに入った傷や磨き目です。製品が抜ける方向に沿った縦目よりも抵抗になりやすく、擦り傷や変形の原因になります。

深いリブやボスでは、わずかな表面粗さでも接触面積が積み重なります。一本一本は小さな抵抗でも、リブが何十本も集まれば話は別です。金型の中で、全員そろって製品の退場を止めにかかります。

シボ加工は微細なアンダーカットになる

製品表面に模様を付けるシボ加工は、外観や質感を高めるために有効です。しかし金型表面を拡大して見ると、細かな凹凸が連続しています。

この凹凸は、離型時には小さなアンダーカットのように働きます。抜き勾配が不足したまま深いシボを付けると、製品表面がシボに食い付き、擦れ、白化、変形が発生しやすくなります。

シボ面に必要な抜き勾配は、シボの深さやパターンによって異なります。たとえばProtolabsでは、自社の軽いテクスチャーに3度、より粗いテクスチャーに5度以上という基準を示していますが、これはあくまで同社の表面仕上げに対する目安です。実際には、採用するシボ規格と加工業者の推奨値を確認する必要があります。表面仕上げに関する同社の解説でも、テクスチャー面には平滑面より大きな抜き勾配が必要とされています。

鏡面にすれば、何でも簡単に抜けるわけではない

金型表面を磨いて滑らかにすれば、一般的には引っ掛かりが減り、離型性は改善します。ただし、「とにかく鏡面にすれば正解」とは限りません。

広い面積で密着する形状や深い箱形状では、樹脂と金型がぴったり張り付き、空気が入りにくくなることがあります。この場合、摩擦だけでなく密着や真空に近い状態による抵抗も疑う必要があります。

また、固定側だけを強く磨いた結果、製品が固定側へ取られてしまうこともあります。金型は、片側だけ気前よく磨けば喜ぶという単純なものではありません。固定側からは離れやすく、可動側には確実に残り、最後は無理なく突き出せるという「離型バランス」が重要です。

原因3：樹脂の収縮でコアを強く抱き込んでいる

樹脂は冷えると収縮します。箱形状や円筒形状では、製品の内側が可動側のコアを包むため、冷却収縮によってコアを締め付ける力が生まれます。

この抱き付きが強い状態でエジェクタを前進させると、製品はコアから離れる前に押し広げられたり、ピン周辺だけが変形したりします。

抱き付きが強くなりやすい条件には、次のようなものがあります。

• 成形品が深い箱形状・円筒形状である
• 内側に長いリブやボスが多い
• 収縮率の大きい材質を使用している
• 保圧が高すぎる、または長すぎる
• コア側の表面が粗い
• 抜き勾配が小さい

保圧を上げればヒケや寸法は改善することがありますが、そのぶんコアへの密着が強くなる場合があります。ヒケを直そうとして保圧を上げたら、今度は離型時に変形した――という、いわゆる「こちらを立てれば、あちらが曲がる」状態です。成形条件は、一つの不良だけを見て調整しないことが大切です。

原因4：冷却不足で製品の剛性が足りない

製品温度が高いまま離型すると、樹脂が柔らかく、エジェクタの力に耐えられません。

特に変形しやすいのは、次のような形状です。

• 薄肉で面積が大きい製品
• 深い箱形状
• 細長いリブ
• 大きな穴や切り欠きがある形状
• 肉厚差が大きく、冷却が不均一な製品

この場合、冷却時間を延ばすことで改善する可能性があります。ただし、必要以上に冷却するとサイクルタイムが長くなり、材質や形状によっては収縮によるコアへの抱き付きが強くなることもあります。

「冷やせば冷やすほどよく抜ける」とは限らないのが難しいところです。金型は冷たくすれば何でも解決する冷蔵庫ではありません。

製品温度、エジェクタ時の剛性、コアへの収縮、サイクルタイムのバランスを見ながら調整する必要があります。

原因5：エジェクタピンの配置や面積が適切でない

離型抵抗が大きくても、製品全体を均等に押せれば変形を抑えられる場合があります。反対に、少数の細いエジェクタピンへ力が集中すると、その周辺だけが白化、へこみ、突き抜け、盛り上がりを起こします。

確認したいポイントは次のとおりです。

• エジェクタピンの本数が不足していないか
• ピン径が細すぎないか
• 抱き付きの強い場所にピンが配置されているか
• 左右や周囲で突出し荷重が偏っていないか
• ピンの動きが渋くなっていないか
• 各ピンの先端高さがそろっているか
• 製品が十分に離型する前に、一部だけが強く押されていないか

形状によっては、エジェクタピンを増やすより、エジェクタスリーブ、ストリッパープレート、エアエジェクタなどで広い範囲を押したほうが効果的です。

エジェクタピンは悪者にされがちですが、多くの場合は指示どおり前へ出ているだけです。問題は、「どこを、どれだけの面積で、どの順番に押させているか」にあります。

原因6：金型と製品の間へ空気が入らない

深い箱形状やカップ形状では、製品がコアから抜け始めるときに、コア先端と製品の間へ空気が入らないことがあります。

すると製品が吸盤のように張り付き、エジェクタで押しても簡単には外れません。急に外れた瞬間に製品が変形したり、一部が反転したりすることもあります。

このような場合は、次の対策が考えられます。

• エアポペットやエアエジェクタを設ける
• エジェクタピン周辺から適切に空気を導入する
• 金型表面や隙間の状態を確認する
• 製品形状に空気が入る経路を持たせる

離型抵抗というと摩擦ばかりを疑いがちですが、深い製品では空気の通り道も重要です。製品にも「そろそろ帰ります」と金型へ伝えるための空気が必要なのです。

原因7：固定側と可動側の離型バランスが崩れている

一般的な射出成形金型では、型開き時に製品を可動側へ残し、その後エジェクタで取り出します。

ところが固定側の抱き付きが強いと、型開きの途中で製品が引っ張られます。最終的に可動側へ戻ったとしても、その時点ですでに壁やリブが変形していることがあります。

固定側へ取られる原因としては、次のようなものがあります。

• 固定側の抜き勾配不足
• 固定側表面の傷や粗さ
• 固定側のシボが深い
• 可動側の保持力が不足している
• ゲートやランナーの切れ方が不安定
• スライドや入れ子の動作タイミングが適切でない

金型を開いた瞬間だけでなく、製品がどちら側に残り、どの部分から順番に離れているかを観察することが重要です。

変形箇所から原因を見分ける方法

離型時の変形は、製品に残った痕跡を読むことで原因を絞り込めます。

エジェクタピン周辺だけが白化・へこんでいる

エジェクタ荷重が局部に集中している可能性があります。冷却不足だけでなく、そもそもの離型抵抗が大きすぎないかも確認します。

ピンを太くする、増やすという対策だけでは、原因となる抱き付きが残ったままです。押す力を強くして抜けるようになっても、今度は別の場所が変形することがあります。

側面に縦方向の擦り傷がある

抜き勾配不足、表面粗さ、磨き方向、局部的なアンダーカットを疑います。傷の始点と終点を確認すると、どの位置で引っ掛かり始めたかを推測できます。

箱の口元が広がっている

コアへの抱き付きが強く、エジェクタが製品の底を押した際に側壁が引っ張られた可能性があります。内側の抜き勾配、コア表面、リブやボス、冷却時間、保圧条件を確認します。

片側だけ曲がっている

左右の離型抵抗、冷却、エジェクタ配置に差がある可能性があります。金型温度の偏りや水管の詰まり、片側だけにあるシボ・リブ・加工目も見逃せません。

成形開始時は問題なく、時間とともに悪化する

ガスや樹脂成分の付着、金型表面の汚れ、エジェクタピンの動作不良、錆、金型温度の上昇などが考えられます。

最初から悪いのか、連続成形すると悪化するのかは、大きな手掛かりです。金型はしゃべりませんが、時間経過ではかなり雄弁です。

離型時の変形を改善する手順

1．まず、どの瞬間に変形しているか確認する

金型内ですでに変形しているのか、型開きの途中なのか、エジェクタ突出し中なのか、取出機でつかんだ後なのかを切り分けます。

可能であれば低速で型開き・突出しを行い、安全を確保したうえで製品の動きを観察します。ハイスピードカメラが使える場合は、肉眼では分からない片側の引っ掛かりや、突出し直後の変形を確認しやすくなります。

2．成形条件で変化するか試す

次の項目を一度に変えず、一つずつ確認します。

• 冷却時間
• 金型温度
• 保圧と保圧時間
• エジェクタ速度
• エジェクタの突出し回数
• 型開き速度

一度に全部変更すると、改善しても何が効いたのか分からなくなります。成形条件の調整は料理の味付けと同じで、調味料を全部入れ直すと原因追跡がほぼ不可能です。

ただし、成形条件で変形を抑えられても、抜き勾配不足や表面の引っ掛かりが残っている場合は、条件幅が非常に狭くなります。気温や材料ロットが変わっただけで再発する可能性があるため、安定量産には金型側の確認が必要です。

3．金型表面と抜き勾配を確認する

金型側では、次の点を確認します。

• 実際の抜き勾配が設計値どおりか
• 深い部分で局部的に勾配が消えていないか
• 放電目や切削目が残っていないか
• 離型方向と交差する磨き傷がないか
• シボの深さに対して勾配が足りているか
• 傷、打痕、錆、樹脂カスの付着がないか
• 固定側と可動側の表面状態に不自然な差がないか

青ニスや転写、現物観察などで当たり位置を確認すると、局部的な食い付きを見つけやすくなります。

4．突出し方法を見直す

離型抵抗を完全にゼロにできなくても、力を均等に分散できれば変形を改善できる場合があります。

• エジェクタピンの追加・大径化
• 抱き付きの強い箇所への配置変更
• エジェクタスリーブの採用
• ストリッパープレートやストリッパーリングの採用
• エアエジェクタの追加
• 突出し順序や速度の見直し

ただし、薄い製品へ力任せにピンを増やすと、ピン跡が増えるだけになることもあります。まず離型抵抗を下げ、それでも不足する分を突出し機構で補うという順番が基本です。

5．必要に応じて製品形状を変更する

金型修正だけで対応が難しい場合は、製品設計の見直しも検討します。

• 抜き勾配を増やす
• 深い縦壁を分割する
• 肉厚をできるだけ均一にする
• 薄肉部へ適切なリブを追加する
• 角部にRを設ける
• ボスやリブの高さ・配置を見直す
• シボの種類や範囲を変更する

製品形状を変更すると、寸法や外観、組付けに影響することがあります。そのため、金型製作後に無理やり対応するより、製品設計段階で離型性を検討するほうが、費用も納期も抑えやすくなります。

離型剤で直った場合も安心はできない

離型剤を使用すると、一時的に製品が抜けやすくなり、変形が改善することがあります。これは、原因の切り分けとしては有効です。

ただし、離型剤がなければ成形できない状態を、そのまま「直った」と判断するのは危険です。

• 塗布量によって品質が変わる
• 製品の塗装・接着・印刷へ影響する
• 金型表面へ堆積する
• 作業者によってばらつく
• 自動成形しにくくなる

離型剤で改善したなら、金型表面、抜き勾配、シボ、抱き付きが関係している可能性があります。離型剤は原因調査のヒントにはなりますが、根本対策の代わりにはなりません。

「離型変形」と「冷却後の反り」は分けて考える

離型時の変形と、成形後の収縮差による反りは、見た目が似ることがあります。

比較項目	離型時の変形	冷却後の反り
発生タイミング	型開き・突出しの瞬間	離型後、時間の経過とともに現れることが多い
主な原因	抱き付き、抜き勾配、表面、エジェクタ	肉厚差、冷却差、収縮差、繊維配向
製品に残りやすい痕跡	ピン跡、白化、擦り傷、局部的な伸び	全体的な湾曲、ねじれ、反り
確認方法	低速突出しや動画で離型動作を観察	離型直後と一定時間後の形状を比較

実際には、離型時に加わった力と、その後の収縮が組み合わさることもあります。どちらか一方と決めつけず、変形が始まるタイミングを確認することが重要です。

まとめ｜抜き勾配と金型表面は「少しの差」が大きく影響する

射出成形品が離型時に変形する主な原因は、次のとおりです。

1. 抜き勾配が不足している
2. 金型表面の粗さや傷、シボが抵抗になっている
3. 樹脂の収縮によってコアを強く抱き込んでいる
4. 冷却不足で製品の剛性が足りない
5. エジェクタピンの配置や面積が適切でない
6. 金型と製品の間へ空気が入らない
7. 固定側と可動側の離型バランスが崩れている

離型時の変形は、成形条件だけで一時的に抑えられる場合もあります。しかし、抜き勾配不足や金型表面の引っ掛かりが原因であれば、条件調整だけでは安定しないことがあります。

大切なのは、変形した製品だけを眺めるのではなく、型開きから突出しまでの動きを確認し、「どこが最後まで金型に残り、どこへ力が集中したのか」を考えることです。

抜き勾配のわずかな追加、磨き方向の修正、エジェクタピン一本の配置変更で、離型性が大きく改善することもあります。

製品が金型から無理なく、すっと抜ける状態は、見た目以上に多くの設計と調整で成り立っています。製品が毎ショット気持ちよく退場できるように、抜き勾配・金型表面・突出し方法をセットで見直してみましょう。
